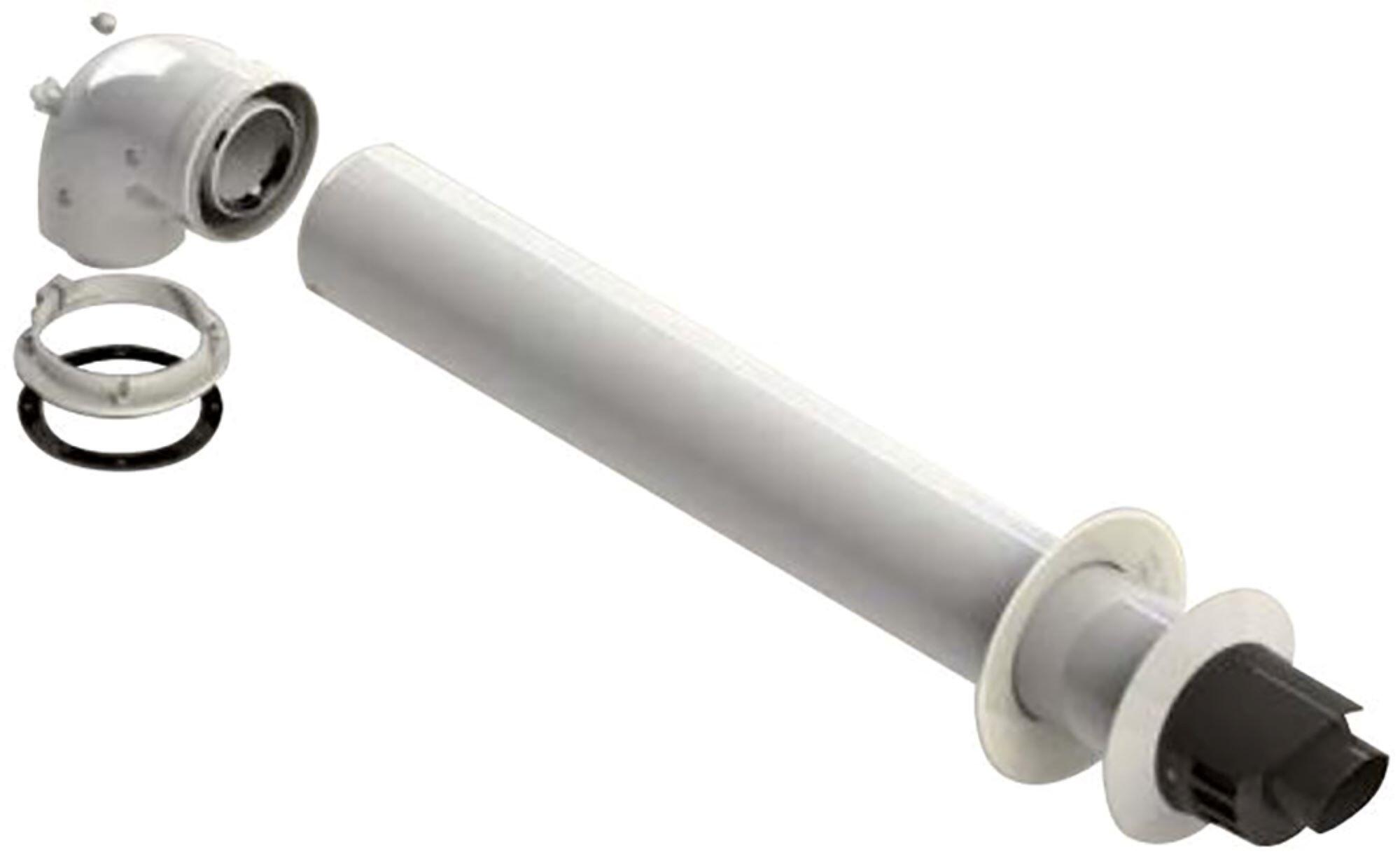

Kit Horizontal de salida de humos coaxial (Ø 60 / Ø 100) realizado en PP y acero lacado, para caldera mural de condensación Savio Inoxdens Moon, y compatible con calderas Biasi, Cointra, Fagor, Ferroli, Manaut, Remeha y Tifell. Compuesto por un codo de 90º con tomas de muestras, tramo horizontal con terminal, plafones y arandelas de sujeción a la cal-dera. Sistema de salida de humos pared simple (A-B-C) En14471:2013+A1:2015 (Longitud máxima en m) Ø≤100mm ≤ 30 m 110≤Ø≤160 ≤ 15 m 200≤Ø≤300 ≤ 10 m. Sistema de salida de humos coaxial (D-E-F) No aplicable, cada elemento fijado a pared. Resistencia a la carga de viento Ø60/100 0,8 m (altura libre más allá del último soporte en m) Ø80/125 - Ø100/150 - Ø125/200 -Ø160/250 - Ø200/350 - Ø250/400 -Ø300/450) 0,7 m . Resistencia a la carga de viento C -F 1,0 m (Máxima distancia entre soportes). Resistencia al fuego: A -B - C = T120 O 20 U (Clase de temperatura, resistencia al hollín, distancia a materiales inflamables en m, clase de funda) D= T120 O 00 U0 E=T120 O 00 U1 F= T120 O 00 U0. Resistencia a los gases (clase de presión): A - C -D - E - F= H1 (5000 pa)EN14471:2013+A1:2015 B= P1 (200 pa) Prestación térmica (Clase de temperatura) T120. Dimensiones A= Ø50 - Ø60 - Ø80 - Ø100 - Ø110 - Ø125 -Ø160(Diámetro externo nominal de salida de humos) B= Ø200 - Ø250 - Ø300 C= Ø60 - Ø80 - Ø100 D=Ø60/100 - Ø80/125 - Ø100/150 -Ø125/200 - Ø160/250 - Ø200/350 -Ø250/400 - Ø300/450 E = Ø60/100 - Ø80/125 F= Ø80/100 - Ø100/125 Ø125/150 -Ø160/180 - Ø200/250 - Ø250/300 - Ø300/350 . Resistencia térmica en m² K/W R00. Resistencia al flujo de secciones de chimenea r = 0,001 m Según la EN 13384-1:2015+A1:2019 tabla B.4 Resistencia al flujo de accesorios de chimenea Según la EN 13384-1:2015+A1:2019 tabla B.8
