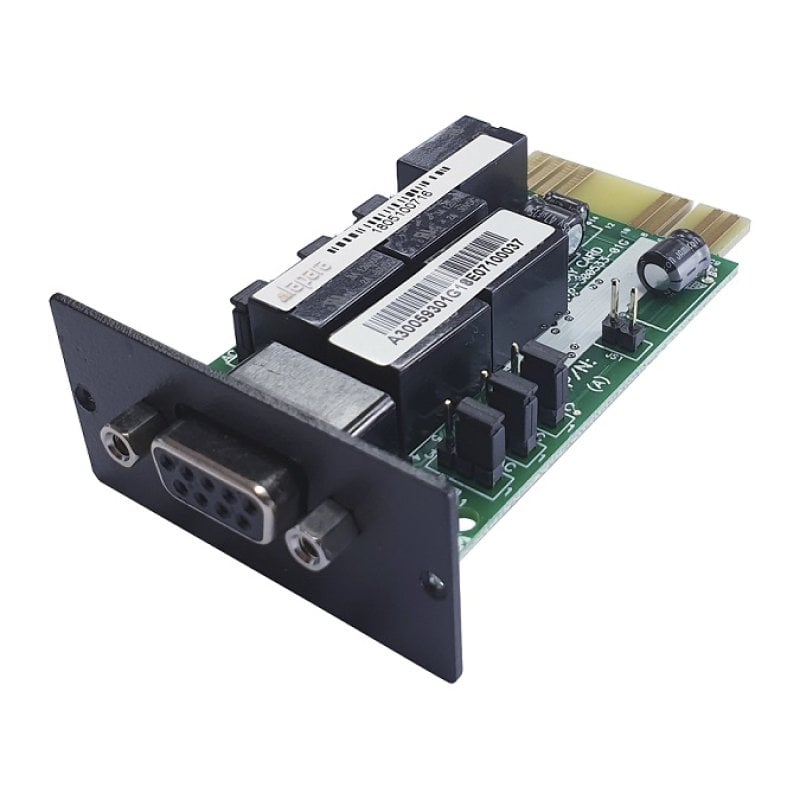

La tarjeta de comunicación AS400 suministra señales a través de los contactos del conector DB9 para la monitorización remota de SAI. Para cumplir con los diferentes requisitos de las aplicaciones la tarjeta AS400 es capaz de seleccionar el estado de la señal (Abierto o Cerrado) configurando los puentes (Jumpers) de la tarjeta. Características Asignación de los Pines: Pin 1: Fallo UPS Pin 2: Alarma de audible de la UPS Pin 3: GND Pin 4: ON/OFF entrada Pin 5: Relays Pin 6: Bypass activo Pin 7: Batería baja Pin 9: Sin uso Descripción de las funciones de los puentes "Jumpers": JP 1: Alarma sai a DB9 pin 2 JP 2: Sai encendido a DB9 pin 5 JP 3: Bypass a DB9 pin 6 JP 4: Batería baja a DB9 pin 7 JP 5: Sin uso a DB9 pin 9 JP 6: Fallo UPS a DB9 pin 1
